Дренажные туннели применяются для безнапорного распределения, накопления и инфильтрации дождевой и талой воды, для доочистки канализационных стоков из автономной канализации, биосептика, сеппараторов жира и нефтепродуктов. Первичный полиэтилен, из которого производятся дренажные туннели, обеспечивает высокую прочность и долговечность всей дренажной системы. По сравнению с трубами или дренажными колодцами, дренажные туннели имеют более высокую производительность, более простой монтаж, большую надежность.
С помощью дренажных тоннелей объемом 310 литров, легко строятся дренажные поля для инфильтрации предварительно очищенных канализационных стоков бытового происхождения из очистных сооружений и септиков.
Туннели могут использоваться на проницаемых и слабопроницаемых грунтах только выше уровня грунтовых вод. Легкость и простота установки дренажного тоннеля обеспечивают быстрое и безопасное выполнение работ. Один туннель для дренажа весит всего 10 кг и может переноситься вручную без применения механических средств. Каждый дренажный тоннель вмещает до 310 литров воды на 1 м² площади.
Туннели можно соединять в один или несколько рядов для устройства больших дренажных полей. Арочная конструкция обеспечивает дренажным тоннелям высокую механическую прочность. Систему можно устанавливать под участками с интенсивной транспортной нагрузкой.
Конструкция тоннеля предусматривает подключение канализационных труб разного диаметра, боковые поверхности имеют большое количество отверстий, что обеспечивает проницаемую поверхность площадью 2800 см² на один тоннель. Во время эксплуатации дренажные туннели работают надежно, не требуют чистки, а вентиляционная система способствует естественной биоочистке. Если сравнивать с дренажными блоками, туннели выигрывают по простоте монтажа, более высокой емкости и адаптируемости к любому типу почвы.
Усиленная арочная конструкция тоннеля обеспечивает устойчивость к большим нагрузкам. Тоннели имеют двойную систему соединения с нахлестом, которая гарантирует прочное соединение и стабильную установку элементов системы дренажа.
Чтобы правильно сделать дренажные поля с разной степенью нагрузки, нужно учитывать следующие схемы для монтажа дренажных тоннелей.
Дренажное поле под пешеходными площадями с малой нагрузкой до 1500 кг
А-покрытие растительное или искусственное
B-естественный слой почвы
С-геотекстиль
D-слой гравия фракции 20-40 мм
Е-дренажные туннели
F-основа из гравия фракции 20-40 мм
G-существующий грунт
Дренажное поле под площадями с небольшим движением легкового автотранспорта с нагрузкой до 12,5 т.
A-верхний слой асфальта
B-нижний слой асфальта
C-стабилизирующий слой
D-подкладной слой гравия под асфальтовое покрытие
E-геотекстиль
F-слой гравия фракции 20-40 мм
G-дренажные тоннели
Н-основание из гравия фракции 20-40 мм
I-существующий грунт
Дренажное поле под площадями с погрузкой грузового автотранспорта до 60 т.
A-армированный бетон
B-стабилизирующее основание
C-щебеночная подготовка
D-геотекстиль
E-слой гравия фракция 20-40 мм
F-дренажный тоннель
G-щебеночное основание
H-существующий грунт

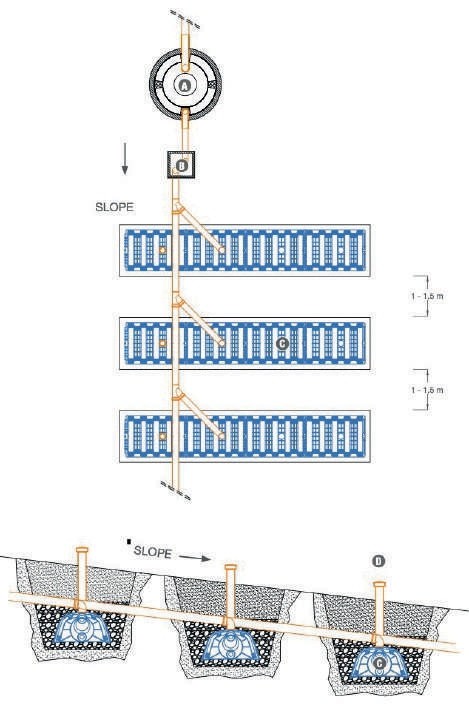

Используя дренажные тоннели есть возможность устраивать дренажные резервуары не только на горизонтальных поверхностях, но и на склонах.
Дренажное поле является неотъемлемой составляющей системы автономной канализации частных хозяйств, гостиничных комплексов, коттеджных застроек. Дренажное поле, которое устроено с помощью дренажных тоннелей, позволяет принять большое количество предварительно очищенной сточные воды, окончательно профильтровать и вернуть их в слой грунтовых вод без ущерба окружающей среде.
