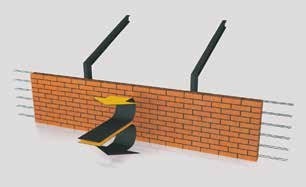

Фасад дома постоянно подвергается атмосферному воздействию, в связи с чем анкер для гибкой связи, который предназначен для привязки лицевой кладки к основной стене должен характеризоваться высокой стойкостью к сжатию и к разрыву. Одновременно гибкие связи должны быть изготовлены из материала, обладающего достаточной эластичностью, для того чтобы позволить частично переносить нагрузку с фасада на основную стену.
Гибкие связи и все другие материалы для армирования фасада должны иметь строк службы соответствующий облицовочному материалу и должны быть выполнены исключительно из нержавеющей стали в соответствии с европейской нормой PN-EN 1996-2. Все анкерные крепления, которые имеют поверхностную защиту методом цинкования, погруженные в клей или цементный раствор, не могут эксплуатироваться долгое время. Это связано с тем, что во время монтажа и работы в кладке защитный слой может быть легко поврежден и анкер подвергается коррозии. Это опасное явление, особенно в случае оцинкованных анкеров, где мгновенно создается очаг электролитической коррозии на стыке железа и цинка. Анкера для гибких связей из нержавеющей стали обладают всеми характеристиками для надежной привязки лицевой кладки к основной стене. Слишком твердые анкера могут привести к появлению трещин в фасадах (не позволяя, например, во время нагрева от солнца на перемещение фасада относительно внутренних стен). В связи с этим анкера для гибких связей не могут быть слишком большого диаметра. Рекомендуемая толщина гибких связей должна быть 4-5 мм.
Количество анкеров на 1 м2 зависит от силы напора и всасывания ветра на данном участке фасада, расстояния фасада от внутренней стены, солнечной освещенности, а также прочих факторов и должно быть рассчитано конструктором в каждом конкретном случае. Но в большинстве случаев требуется - 5 анкеров на 1 м2 поверхности до 5 этажей, а выше 5 этажа - 7 анкеров на 1 м2. В этом случае анкера размещаются через каждые 50 см по горизонтали и через 40-45 см по вертикали «вразбежку». Дополнительно вокруг оконных и дверных проемов анкера размещаются линейно – по 3 шт на 1 погонный метр. При большой ветровой нагрузке увеличивается количество анкеров на 1 м2 поверхности фасада.
В зависимости от технологии возведения стены и типа раствора применяются разные виды анкеров:

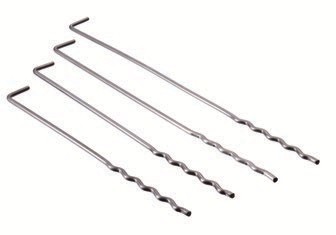

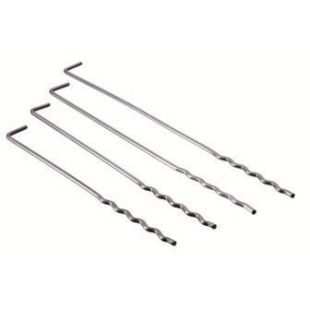

Анкер гибкой связи закладной тип NL

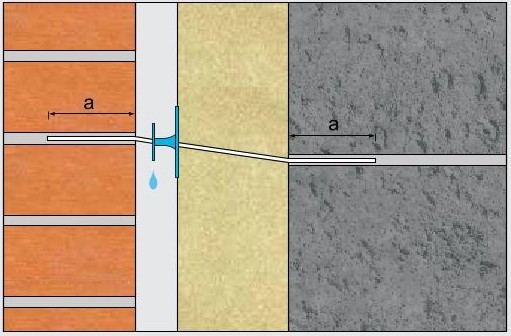

Закладные анкера тип NL из нержавеющей стали Ø4 мм применяются в качестве гибкой связи для армирования лицевой кладки из клинкерного кирпича или кирпича ручной формовки к основной несущей стене из рядового кирпича, когда расстояние между ними состовляет от 13 до 30 мм, а высота порядовки облицовочной кладки совпадает с высотой порядовки несущей стены. Если высоты лицевой и несущей стены немного не совпадают, то допускается подгибание гибких связей.

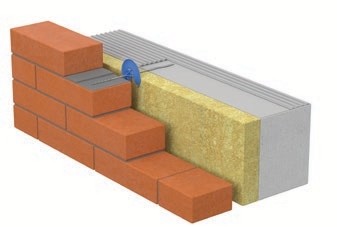

Анкер гибкой связи закладной для тонких швов тип PRIK

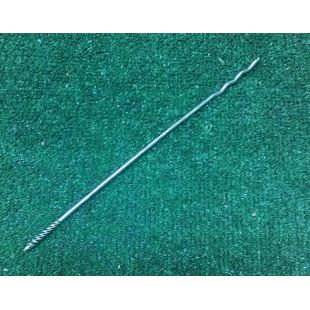

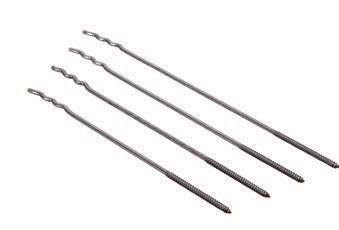

Анкер вкручиваемый тип NK

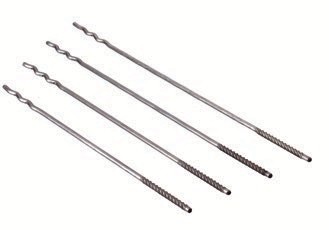

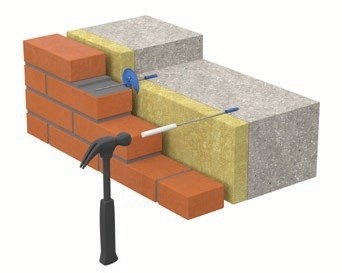

Анкер гибкой связи забиваемый тип NB
Вкручиваемые анкера NK и забиваемые анкера NB применяются для армирования лицевой кладки из клинкерного кирпича или кирпича ручной формовки к основной несущей стене из газоблоков или керамических крупноформатных блоков Heluz, Porotherm или Кератерм.
Для фиксации в основной стене анкеров вкручивыемых и забивных предлагается использовать универсальный дюбель 4ALL.

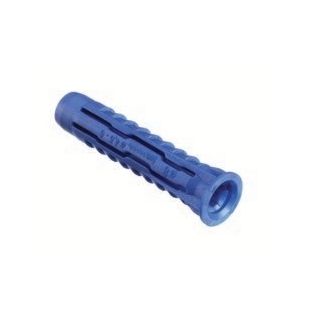

Дюбель универсальный 4ALL для гибкой связи кирпича в стандартных решениях используется для всех материалов несущей стены. Чтобы правильно поместить дюбель, сделайте отверстие Ø8x40 мм в полнотелых материалах - ударным инструментом, в пустотелой керамике и газобетоне- безударным.
При армировании лицевой кладки с утеплением основной стены, с анкерами необходимо использовать дожимные кружки.
Дожимной кружок KOMBI
Дожимной кружок LIP
Дожимной кружок UNI
Дожимающие кружки применяются для более плотного и эффективного фиксирования теплоизоляционного материала к внутренней стене. Кроме этого, применение кружков предохраняет от оседания конденсата на утеплитель, что особенно важно при применении минеральной ваты. Другой, не менее важной функцией кружка является механическое формирование двухсантиметрового просвета для циркуляции воздуха.
Дожимные кружки должны используются для всех видов гибких связей, они создают барьер на анкере, который предотвращает попадание воды в изоляцию, если анкер наклонен. Пенополистирол, в случае равномерного основания и небольшой толщины изоляции, может крепиться только с помощью анкерных креплений - в этом случае необходимы кружки LIP.

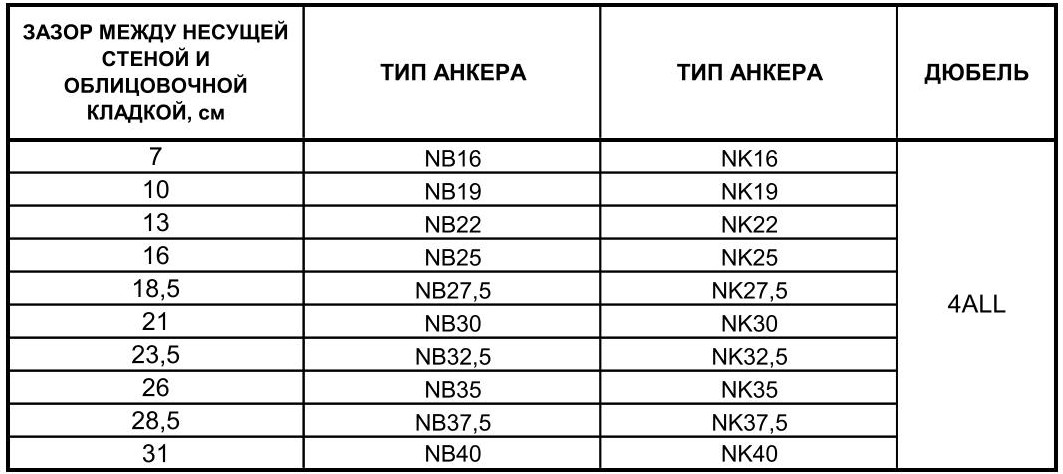

Для подбора анкера для последующего монтажа нужной длины используем Таблицу 1

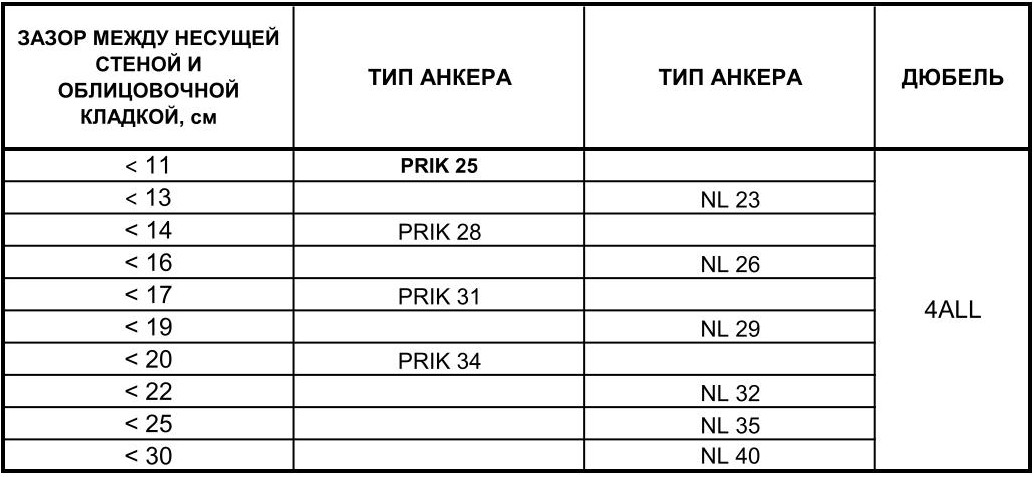

Для подбора анкера закладного нужной длины используем Таблицу 2.
