- Технології будівництва
- 4 сподобалося
- 6204 переглядів
Перед кожною людиною, яка планує будувати будинок, виникає логічне запитання: з якого матеріалу будувати стіни? Із цегли, дерева, газоблоків або керамічних блоків?
Розглянемо два найпопулярніших матеріалу для стін - це газобетонні блоки і керамічні блоки.

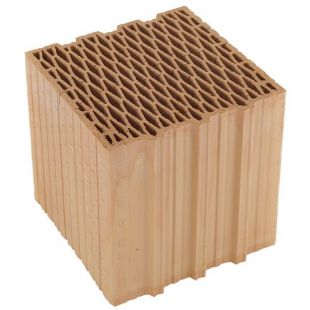

Керамічні блоки - це стіновий матеріал, який виробляється з екологічно чистих матеріалів. Для виробництва керамічних блоків використовується натуральна глина, в яку додається 20%деревної тирси, які в процесі запікання блоків в печах при температурі понад 1000 градусів вигорають, таким чином, виходить пориста структура керамічних блоків.
Основні переваги стін з керамічних блоків:
1. Керамічні блоки витримують навантаження 100-150 кг на см2, тому з них можна зводити несучі стіни без додаткових несучих каркасів.
2 . Стіна з керамічних блоків не вимагає армування і заставних деталей, отже, економляться кошти на дорогому металі.
3. Керамічні блоки мають хорошу паропроникність і високу теплоємність - стіни "дихають", акумулюють тепло і згладжують різкі перепади зовнішньої температури, тобто підтримується сприятливий для людини мікроклімат приміщень.
4. Керамічні блоки мають дуже хороші показники по звукоізоляції до 55dB.
5. Керамічні блоки мають низьке вологопоглинання, а значить високу морозостійкість.
6. Керамічні блоки - негорючий матеріал, мають вогнетривкість 4 години.
7. Керамічні блоки - це 100%натуральний продукт.
8. Блоки з кераміки штукатуряться звичайними цементними або вапняними сумішами без додаткового армування.
Недоліки керамічних блоків:
Відносно висока вартість.
< em> Газобетон, пінобетон
На будівельному ринку присутні кілька видів блоків з пористого бетону , які відрізняється технологією отримання пористої структури - це пінобетон і газобетон з автоклавним і неавтоклавного тверднення.
В Україні 90%блоків з пористого бетону - це газобетон автоклавного твердіння. Для поризації бетону в сировинну суміш для отримання пористого бетону додають газообразователь, як правило, це алюмінієва паста, пудра. Під час перемішування алюміній вступає в реакцію з лужними компонентами сировини з виділенням водню. Цей газ і формує пористу структуру матеріалу.
Технічні характеристики газобетонних блоків
Міцність матеріалу 20 - 30 кг / см2 , в залежності від щільності.
Теплопровідність 0,12 Вт / (м ∙ К) в сухому стані-лабораторний. < / p>
Теплопровідність 0,14 - 0,16 Вт / (м ∙ К) в стані експлуатації - фактична.
Морозостійкість F25 .
Вологопоглинання 25-30%.
Переваги
- Невисока ціна (головна перевага)
- < span> Низький коефіцієнт теплопровідності, але велика різниця між значеннями в сухому і експлуатаційному стані.
- Легко піддається механічній обробці.
Недоліки газобетонних блоків: < / span>
Газобетон-це штучний матеріал, який створений з хімічно активних речовин!
- Низька міцність матеріалу і кладки 5 - 8 кг / см² .
- Високий вміст вологи - більше 25 % з заводу. Довгий висихання газоблоків робить стіни теплопровідних.
- Піддається явищу карбонізації.
- Велика усадка матеріалу при висиханні, що призводить до утворення тріщин.
- Низькі показники звукоізоляції.
- Мала теплоємність матеріалу не сприяє акумуляції тепла в стінах. < / li>
- Низька вогнестійкість стін.
- Для адгезії штукатурки до поверхні газобетонних стін потрібні спеціальні штукатурки.
Основні недоліки газобетонних блоків - це низька міцність і хімічний процес карбонізації, який постійно відбувається в газобетоні!
Якщо поняття міцності зрозуміло всім, то про карбонізації знають дуже мало.
Карбонізація - це постійна хімічна реакція всередині газобетонних блоків , в результаті якої в порах газобетону гідроксид кальцію вступає в хімічну реакцію з вуглекислим газом і утворюється кальцій і вода Ca ( OH < span>) 2 + CO 2 = CaCO 3 + H 2 O . < / span>
Вуглекислий газ, що міститься в атмосфері, в присутності вологи, може вступати в реакцію і з мінералами цементного каменю. Ця взаємодія відбувається при досить малих концентраціях СО 2 - для проходження реакції досить парціального тиску парів вуглекислого газу 3 * 10 -5 < span> МПа (в непровітрюваній кімнаті тиск парів вуглекислого газу може становити 12 * 10 -5 МПа). Карбонізація діє, головним чином, на силікати і алюмінати, з яких складаються газобетонні блоки, в результаті чого утворюються різні види карбонату кальцію, а також еттрінгіт!
Реакція карбонізації в пористого бетону протікає набагато інтенсивніше, ніж в бетонах важких, це обумовлено тим, що газопроникність пористих бетонів на порядок вище газопроницаемости важких бетонів. Так за даними В. М. Москвіна швидкість карбонізації в щільних бетонах 1 ... 3 мм на рік, а при тих же умовах у бетонів ніздрюватих 10 ... 20 мм на рік.
Іншими словами, всередині пір газобетону постійно і швидко ростуть кристали кальцію і утворюється вода.
Чим це погано?
По-перше, вологість знижує термічний опір стін, будинок ставати не таким теплим, як в теорії.
По друге, кальцій знижує міцність стін на 20-50%.
І після всього цього Ви все ще хочете жити в будинку з ніздрюватого бетону?!
